鉸鏈型波紋管
單式鉸鏈型波紋管word下載 單式鉸鏈型波紋管excel下載

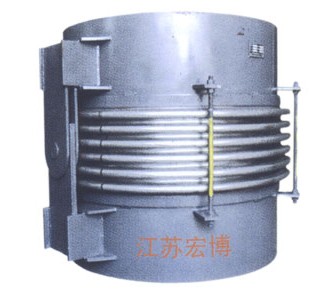

鉸鏈型波紋管使用于大口徑的具有三維補償?shù)墓芫€，需要二個或三個組合使用。
鉸鏈膨脹節有四種形式：單式鉸鏈型波紋管、單式萬向鉸鏈型波紋管、復式鉸鏈型波紋管、復式萬向鉸鏈型波紋管。鉸鏈膨脹節廣泛用于化工，電力冶金，供熱，供溫油品及酸堿等，液，氣和水各種介質管路上，是目前理想的管道補償器。
萬向鉸鏈膨脹節以金屬波紋管作為柔性元件，它是管路輸送系統中補償位移，吸收變形和振動的結構零件，具有抗疲勞、耐高壓、耐高低溫、耐腐蝕、使用壽命長等特點，輔以完整的檢測手段，可滿足所有管道的使用要求。
波紋管系列產品有：單式軸向型波紋管、單式鉸鏈型波紋管、單式萬向鉸鏈型波紋管、復式自由型波紋管、復式拉桿型波紋管、復式鉸鏈型波紋管、復式萬向鉸鏈型波紋管、彎管壓力平衡型波紋管、直管壓力平衡型波紋管、外壓單式軸向型波紋管。

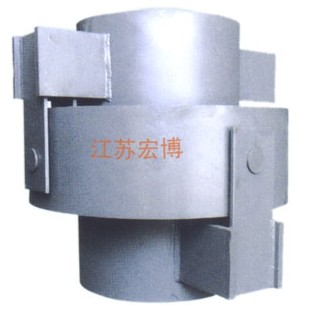

萬向鉸鏈型波紋管由一個波紋管及銷軸、鉸鏈板、萬向環和立板等結構件組成，能吸收任一平面內的角位移并能承受波紋管壓力推力的膨脹節。鉸鏈型膨脹節是由中間管所連接的兩個波紋管及銷軸、鉸鏈板、和立板等結構件組成，只能吸收一個平面內的橫向位移并能承受波紋管壓力推力的膨脹節。鉸鏈型膨脹節是由中間管所連接的兩個波紋管及十字銷軸、鉸鏈板和立板等結構件組成，能吸收任一平面內的橫向位移并能承受波紋管壓力推力的膨脹節。
鉸鏈型膨脹節型號：HBJB
公稱壓力：0.25-1.0MPa
公稱通徑：DN1000-DN3000
鉸鏈型波紋管設計溫度：480℃-750℃
鉸鏈型波紋管形式： 連接形式
